“电梯无线监控ST5832DT”参数说明
| 类型： | 视频无线传输系统 | 传输方式： | 模拟微波无线传输 |
| 型号： | ST5832DT | 规格： | 盒装 |
| 商标： | 腾远智拓 | 包装： | 盒装 |
| 产量： | 6000 |
“电梯无线监控ST5832DT”详细介绍
产品描述：
ST5832DT（电梯专用）是腾远智拓针对电梯监控市场推出的一套经济型模拟无线微波影音传输系统。
本设备采用FM(调频)调制方式来传输模拟的音视频信号，可以直接与模拟的监控摄像机、DVD、数码摄像机等进行连接；
在空中进行无线的音视频传输，安装调试非常方便。
ST5832DT（电梯专用）采用5.8GHz频段无线微波来传输音视频信号，传输频率选择在（5645~5945MHz）之间；
共有32个频道可选，可分为四组，每组8个频道，实际使用时可同时工作9路。
由于选用了较高的频率，具有较强的抗干扰性，图像十分清晰稳定。

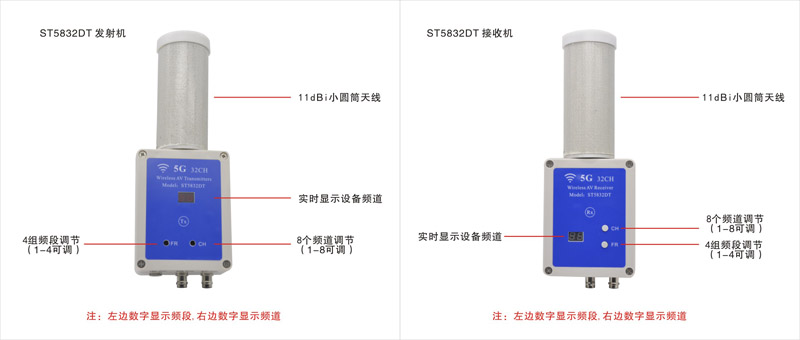

本设备集成11dBi小圆筒增益天线，传输距离最远可达2km，在电梯监控环境下应用非常合适。产品特点：·体积小巧，接口简单，安装方便。
·工作于5.8G频段，抗干扰性强。
·32个频道可选，可同时工作9路。
·集成11dBi小圆筒天线，传输距离远。
·功率小，不会对人体造成伤害。
·采用220V交流供电，室内供电方便。
产品参数：
|
|
调制方式 |
FM调制 |
||||
|
|
视频制式 |
NTSC/PAL |
||||
|
|
特性 |
特征 |
单位 |
|||
|
最小 |
典型值 |
最大 |
|
|||
|
1 |
输出阻抗 |
--- |
50 |
|
Ohm |
|
|
2 |
输出功率 |
27 |
27.5 |
28 |
dBm |
|
|
3 |
频带 |
频带频道 |
频率 |
显示 |
单位 |
|
|
FR1 or(A) |
CH1 |
5865 |
11 |
MHz |
---- |
|
|
CH2 |
5845 |
12 |
MHz |
---- |
||
|
CH3 |
5825 |
13 |
MHz |
---- |
||
|
CH4 |
5805 |
14 |
MHz |
|
||
|
CH5 |
5785 |
15 |
MHz |
---- |
||
|
CH6 |
5765 |
16 |
MHz |
---- |
||
|
CH7 |
5745 |
17 |
MHz |
---- |
||
|
CH8 |
5725 |
18 |
MHz |
---- |
||
|
FR2 or(B) |
CH1 |
5733 |
21 |
MHz |
---- |
|
|
CH2 |
5752 |
22 |
MHz |
---- |
||
|
CH3 |
5771 |
23 |
MHz |
---- |
||
|
CH4 |
5790 |
24 |
MHz |
---- |
||
|
CH5 |
5809 |
25 |
MHz |
---- |
||
|
CH6 |
5828 |
26 |
MHz |
---- |
||
|
CH7 |
5847 |
27 |
MHz |
---- |
||
|
CH8 |
5866 |
28 |
MHz |
---- |
||
|
4 |
FR3 or(C) |
CH1 |
5707 |
31 |
MHz |
---- |
|
CH2 |
5685 |
32 |
MHz |
---- |
||
|
CH3 |
5665 |
33 |
MHz |
---- |
||
|
CH4 |
5645 |
34 |
MHz |
---- |
||
|
CH5 |
5885 |
35 |
MHz |
---- |
||
|
CH6 |
5905 |
36 |
MHz |
---- |
||
|
CH7 |
5925 |
37 |
MHz |
---- |
||
|
CH8 |
5945 |
38 |
MHz |
---- |
||
|
FR4 or(D) |
CH1 |
5740 |
41 |
MHz |
---- |
|
|
CH2 |
5760 |
42 |
MHz |
---- |
||
|
CH3 |
5780 |
43 |
MHz |
---- |
||
|
CH4 |
5800 |
44 |
MHz |
---- |
||
|
CH5 |
5820 |
45 |
MHz |
---- |
||
|
CH6 |
5840 |
46 |
MHz |
---- |
||
|
CH7 |
5860 |
47 |
MHz |
---- |
||
|
CH8 |
5880 |
48 |
MHz |
---- |
||
|
5 |
工作电压 |
7.0 |
12 |
16 |
V |
|
|
6 |
工作电流 |
--- |
220 |
--- |
mA |
|
|
7 |
工作温度 |
-10.0 |
--- |
+85 |
℃ |
|
|
8 |
视频带宽 |
0.0 |
--- |
8.0 |
MHz |
|
|
9 |
音频载波频率 |
--- |
6.5 |
--- |
MHz |
|
|
10 |
视频输入值 |
0.8 |
1.0 |
1.2 |
Vp-p |
|
|
11 |
视频输入阻抗 |
--- |
75 |
--- |
Ohm |
|
|
12 |
音频输入电平 |
0.5 |
--- |
2.0 |
Vp-p |
|
|
13 |
音频输入电阻 |
--- |
10K |
--- |
Ohm |
|
|
14 |
重量 |
0.4kg |
||||
|
15 |
天线类型 |
11dBi小圆筒天线 |
||||
|
16 |
尺寸 (L×W×H) |
90x47x240mm |
||||

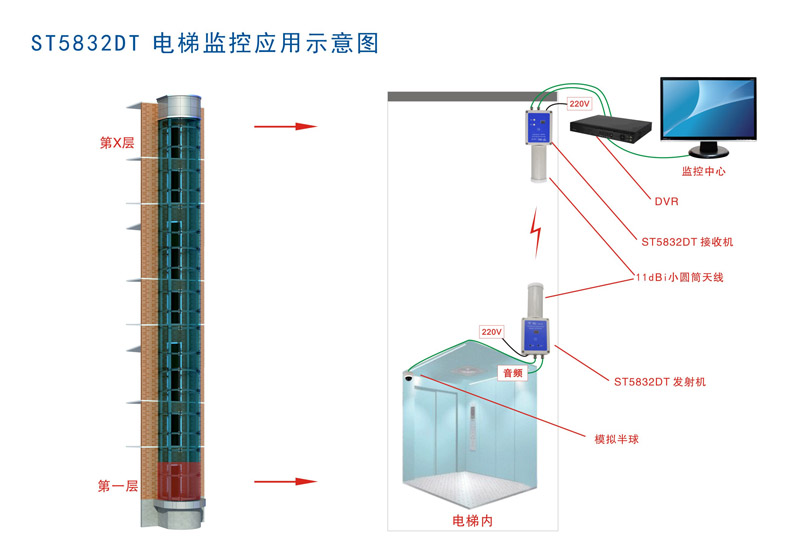

设备应用：
