“旋启式止回阀，止回阀价格，止回阀厂家”参数说明
| 是否有现货： | 是 | 品牌： | 朝凯 |
| 种类： | 旋启式 | 结构形式： | 旋启式 |
| 类型(通道位置)： | 直通式 | 材质： | 不锈钢 |
| 结构： | 旋启式 | 连接方式： | 法兰连接 |
| 适用介质： | 水、蒸汽、油品、硝酸 | 公称通径： | 15-800 |
| 型号： | H44W | 规格： | 常规 |
| 商标： | chaokai | 包装： | 木箱包装 |
| 产量： | 400 |
“旋启式止回阀，止回阀价格，止回阀厂家”详细介绍
产品介绍
旋启式止回阀，止回阀价格，止回阀厂家
H44旋启式止回阀适用于公称压力PN1.0MPa～10.0MPa、Class150-600LB；公称通径DN15～800mm、NPS1/2～32；工作温度－196～540℃的各种管路上，用于防止介质倒流。旋启式止回阀通过选用不同的材质，旋启式止回阀可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。旋启式止回阀适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质。

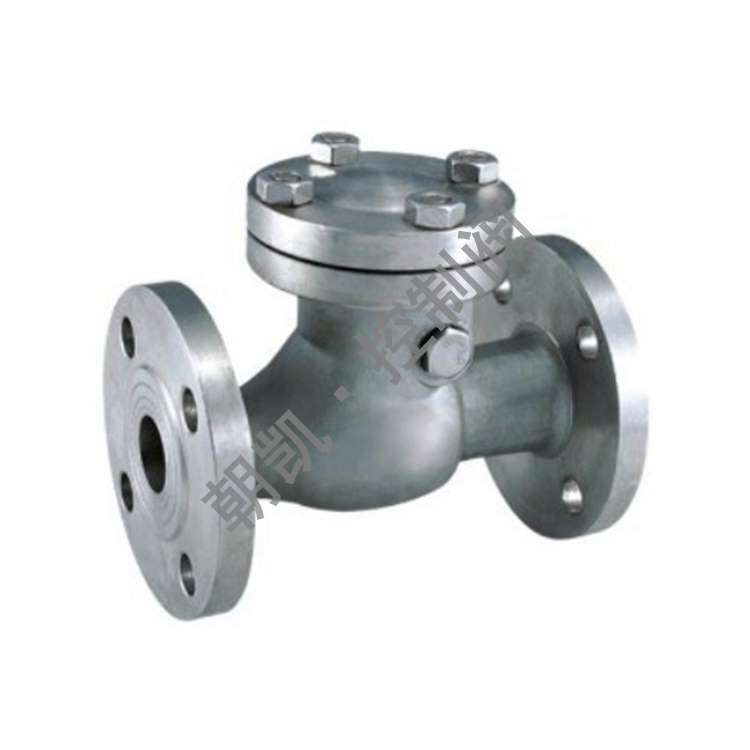

如图所示
产品特点
1、选材考究，符合国内、外相关标准，材料的全面质量高。
2、密封副配对先进合理，阀瓣、阀座密封面采用铁基合金或司太立（Stellite）钴基硬质合金堆焊面成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
3、产品按国家标准GB/T12235设计制造。
4、可采用各种配管法兰标准及法兰密封型式，满足各种工程需要及用户要求。
5、阀体材料品种齐全，垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。 可按用户要求设计制造不同结构形式和连接形式的止回阀，为各种设备配套使用。
应用标准
零件材料
性能规范
尺寸大小
旋启式止回阀，止回阀价格，止回阀厂家
H44旋启式止回阀适用于公称压力PN1.0MPa～10.0MPa、Class150-600LB；公称通径DN15～800mm、NPS1/2～32；工作温度－196～540℃的各种管路上，用于防止介质倒流。旋启式止回阀通过选用不同的材质，旋启式止回阀可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。旋启式止回阀适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质。
如图所示
产品特点
1、选材考究，符合国内、外相关标准，材料的全面质量高。
2、密封副配对先进合理，阀瓣、阀座密封面采用铁基合金或司太立（Stellite）钴基硬质合金堆焊面成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
3、产品按国家标准GB/T12235设计制造。
4、可采用各种配管法兰标准及法兰密封型式，满足各种工程需要及用户要求。
5、阀体材料品种齐全，垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。 可按用户要求设计制造不同结构形式和连接形式的止回阀，为各种设备配套使用。
应用标准
| 设计与制造 | GB/T12235 | |
|---|---|---|
| 连接端尺寸 | 结构长度 | GB/T12221 |
| 法兰尺寸 | JB/T79 | |
| 检验与试验 | JB/T9092 | |
| 材料 | 碳钢 | GB/T12229 |
| 不锈钢 | GB/T12230 | |
| 合金钢 | Q/ZB66 | |
| 标志 | GB/T12220 | |
| 供货 | JB/T7928 | |
| 阀体 | 阀盖 | 阀瓣 | 阀座 | 适用介质 | 适用温度(≤℃) |
|---|---|---|---|---|---|
| WCB | WCB+D507Mo | WCB+D577 | 水、油品、蒸汽 | 425 | |
| ZG1Cr18Ni9Ti | 0Cr18Ni9+Stellite12 | 0Cr18Ni9+Stellite6 | 销酸类 | 200 | |
| ZG1Cr18Ni2Mo2Ti | CF8M+Stellite12 | ZG1Cr18Ni2Mo2Ti | 磷酸、醋酸类、混酸 | 200 | |
| ZG00Cr17Ni14Mo2 | CF3M+Stellite12 | CF3M+Stellite6 | 尿素、甲铵液、磷酸 | 200 | |
| ZG1Cr5Mo | ZG1Cr5Mo+Stellite12 | ZG1Cr5Mo+Stellite6 | 水、油品、蒸汽 | 550 | |
| 公称压力 PN(MPa) | 试验压力(MPa) | 适用温度(℃) | 适用介质 | ||||
|---|---|---|---|---|---|---|---|
| 强度试验 | 密封试验 | WCB | Cr5Mo | 1Cr18Ni12Mo2Ti | 1Cr18Ni9Ti | ||
| 1.6 | 2.4 | 1.8 | ≤425 | ≤550 | ≤220 | ≤200 | 水、油品、蒸汽、酸性介质 |
| 2.5 | 3.8 | 2.8 | |||||
| 4.0 | 6.0 | 4.4 | |||||
| 6.4 | 9.6 | 7.1 | |||||
| 10.0 | 15.0 | 11.0 | - | ||||
| 16.0 | 24.0 | 17.6 | |||||
| 25.0 | 37.5 | 27.5 |

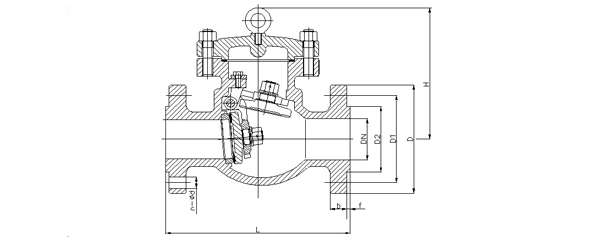

尺寸结构
尺寸大小
| 公称通径DN | L | D | D1 | D2 | b | Z-Φd | H | WT(Kg) |
|---|---|---|---|---|---|---|---|---|
| H44H-16C、H44W-16C、H44W-16P、H44W-16R、H44W-16I | ||||||||
| 50 | 230 | 160 | 125 | 100 | 16 | 4-Φ18 | 135 | 21 |
| 65 | 290 | 180 | 145 | 120 | 18 | 4-Φ18 | 142 | 28 |
| 80 | 310 | 195 | 160 | 135 | 20 | 8-Φ18 | 165 | 38 |
| 100 | 350 | 215 | 180 | 155 | 20 | 8-Φ18 | 180 | 58 |
| 125 | 400 | 245 | 210 | 185 | 22 | 8-Φ18 | 210 | 92 |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-Φ23 | 233 | 130 |
| 200 | 500 | 335 | 295 | 265 | 26 | 12-Φ23 | 304 | 210 |
| 250 | 550 | 405 | 355 | 320 | 30 | 12-Φ25 | 348 | 294 |
| 300 | 650 | 460 | 410 | 375 | 30 | 12-Φ25 | 390 | 367 |
| 350 | 750 | 520 | 470 | 435 | 34 | 16-Φ25 | 430 | 410 |
| 400 | 850 | 580 | 525 | 485 | 36 | 16-Φ30 | 468 | 461 |
| 450 | 950 | 640 | 585 | 545 | 40 | 20-Φ30 | 523 | 570 |
| 500 | 1025 | 705 | 650 | 608 | 44 | 20-Φ34 | 525 | 850 |
