“气动内径测量头及校对规的操作方法有哪些”参数说明
| 认证： | 9000 | 加工定制： | 是 |
| 品牌： | 国宇 | 分类： | 精密量规 |
| 检验方法： | 指示表法 | 测量范围： | 内径测量 |
| 精度： | 0.0001 | 适用范围： | 机械 ，轴承，活塞，液压，汽车配件 |
| 型号： | QCSN | 规格： | 3-300mm |
| 商标： | 国宇 | 包装： | 盒子 |
| 3： | 300 | 产量： | 100000 |
“气动内径测量头及校对规的操作方法有哪些”详细介绍
基本介绍
梁山国宇量仪精密机械有限公司是一家经相关部门批准具有独立法人资格的企业，专业从事精密测量仪器，检测设备及机械检具研发生产的高新技术企业。产品广泛应用于汽车，摩托车，冷机，轴承，液压，缸套，纺织，军工，航空航天，汽车配件，刀柄锥度等精密机械行业。公司主要生产浮标式气动量仪（单管，双管，三管，多管气动量仪）电子柱量仪，数显式气动量仪，校表专用环规，气内外测校，镶合金气外测校，缸套测量装置，锥度测量装置，空气过滤器，各种非标检具，可按客户要求非标订制。

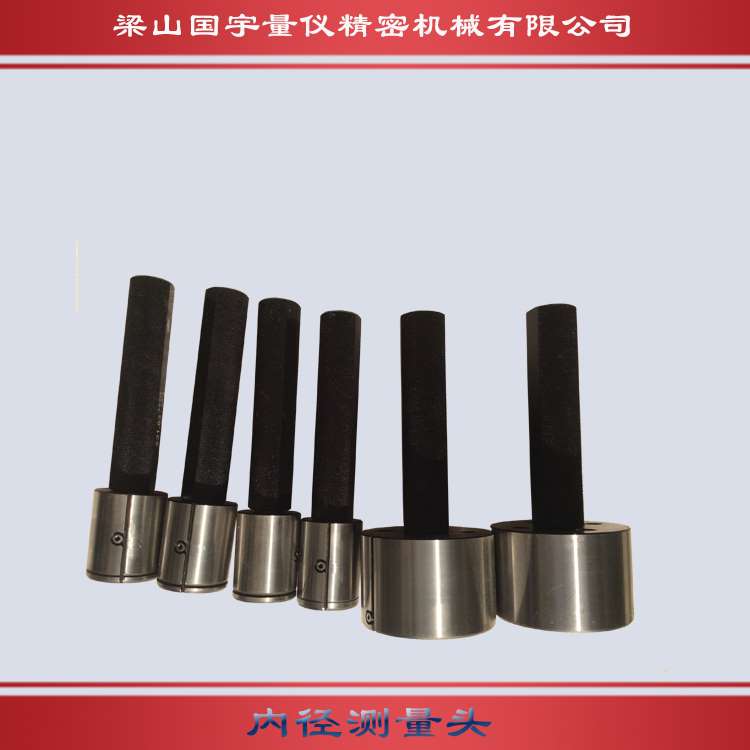

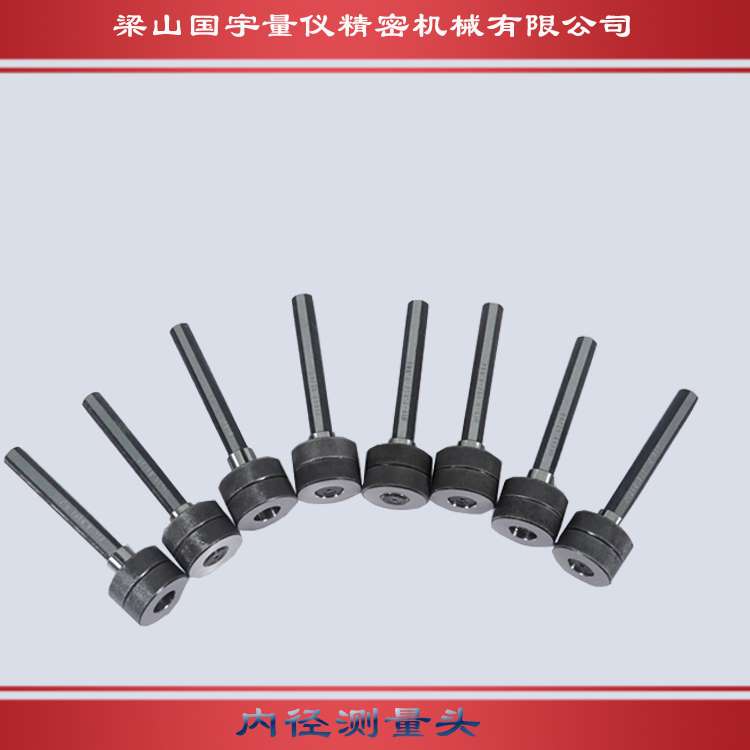

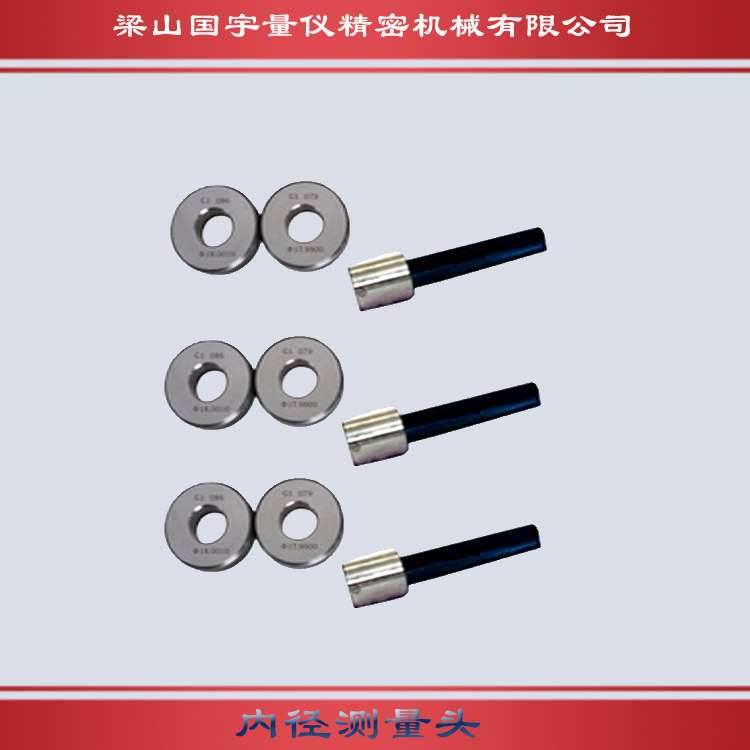

实拍图
特写图
定制说明
量仪调整得正确与否会直接影响到测量结果的正确性，所以应给予特别的重视。调整的具体方法随着测量类型的不同略有差别，下面主要介绍三种最基本的调整方法。对量仪有了充分了解并掌握了这三种方法后，对其它类型测量的调整可以说没有什么困难。用气动轴向测量头和测量台架的调整倍数的调整一般在两个基准点上（1000倍在零下80μm至零上80μm,2000倍为零下40μm至零上40μm,5000倍为零下15μm至零上15μm，10000倍为零下8μm至零上8μm）进行。下面以5000倍为例说明之。在调整之前应选择三组具有图9所示尺寸差的量块组，将第一组量块放入测量喷嘴的下面，调节测量台架和测量头上的微调螺母，是喷嘴与量块端面轻轻接触后固定之，打开进气阀送入压缩空气。将第二组量块放入测量喷嘴下面，浮标应处下基准点上，如果浮标高于该位置应进行零位调整---高于要求位置时零位旋钮按顺时针方向转动，反之则逆时针转动，是浮标正确的处在要求的位置上。将第三组量块放入测量喷嘴下面，浮标应处在上基准点上，如果浮标高于该位置，将放大倍率旋钮逆时针转动，反之则顺时针转动，然后反复用第二组第三组量块进行零位和倍数的调整，使浮标正确处于上下两基准点上时为止。 用气动内径测量头及校对规的调整测量头两喷嘴对应的尺寸与被测量尺寸间具有一定初始间隙，所以在调整过程中，用上下限校对规的实际差值进行倍数和零位的调整。首先将下限校对规（设实际尺寸为φ22）套入测量头上，是测量头的喷嘴位于校对规的宽度的中间，打开进气阀，调节零位旋钮是浮标处于“0”位。取下下限校对规，放上上限校对规（设实际尺寸为φ22.015），旋转放大倍数旋钮进行倍数调整，如此反复用上、下限校对规调节放大倍数旋钮和零位旋钮达到浮标分别正确位于“0”和“15”时为止。 零位的调整当然以浮标指示的零位与尺寸的零位重合最为方便，但是实际测量中往往有这样的现象发生：如用2000倍的浮标式气动量仪要测量尺寸为φ27+0.07 0的工件，此时就无法采用刻度尺的“0”作为读数的零位，而必须以零下的“30”作为读数的零位，以零下“30”至零上“40”作为读数区间。用气动外径测量头及校对柱测量的调整 外径测量的调整方法与气动内径测量头和校对规的调整方法相似，所差别的是用上限校对柱调整零位，用下限校对柱调整倍数，正好与内径测量情况相反。这是由于外径越大，测量间隙越小，浮标的位置越低；反之，外径越小，测量间隙越大，浮标位置越高。这一点无论在调整时还是测量时都应特别注意。测 量：量仪调整完毕后，即可进行测量工作。当用气动轴向测头及测量台架进行测量时，将工作的被测面放在测量喷嘴下面，浮标可直接指示出被测量工件的尺寸。内、外径的测量只要将被测工件代替校对规（校对柱），浮标可直接指示出被测工件的尺寸。在测量内径过程中，测量头的测量位置与校对位置保持一致可以提高测量精度。
