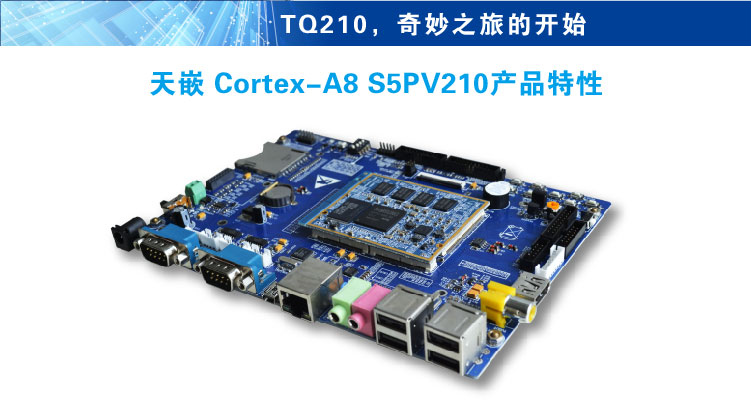

“Cortex-A8架构S5PV210嵌入式ARM开发板TQ210V4+10.4寸电阻屏套装”参数说明
| 是否有现货： | 是 | 认证： | CE |
| CPU类型： | ARM | 类型： | 嵌入式开发板 |
| 型号： | TQ210-10S | 规格： | 183*131*18mm(不含接口尺寸) |
| 商标： | TQ | 包装： | 专用定制包装 |
| 质保： | 一年 | 产量： | 300000 |
“Cortex-A8架构S5PV210嵌入式ARM开发板TQ210V4+10.4寸电阻屏套装”详细介绍
应用领域

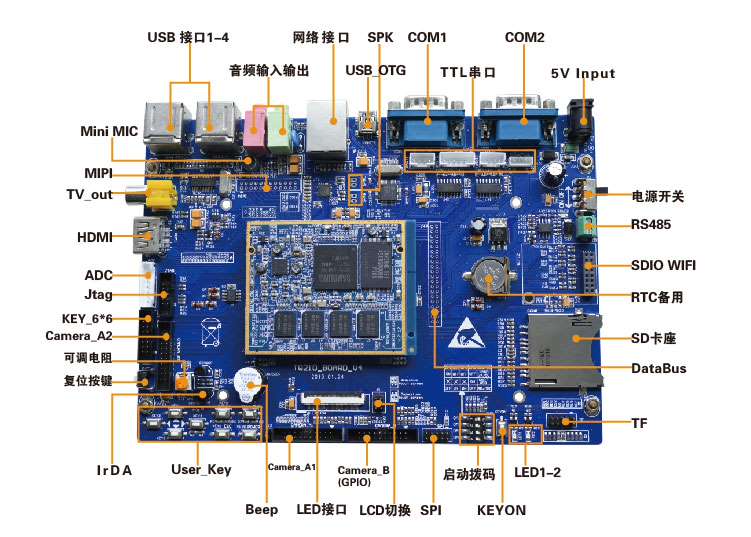

底板外围功能接口介绍
|
底板尺寸 |
183×131×18mm（不含接口尺寸） |
|
底板层数 |
2层 |
|
输入电压 |
5伏电源输入 |
|
底板功率 |
0.65W（5V-130mA，均值） |
|
底板+核心板功耗 |
2W（5V-400mA，均值） |
|
底板+核心板+7寸屏TN92 |
5.5W（5V-1100mA，均值） |
|
Usb OTG |
1路USB_OTG 2.0下载接口 |
|
Usb Host |
4路USB_HOST 2.0输出 |
|
功放输出 |
支持左右声道各1W输出功率（8欧负载） |
|
TV out |
1路 |
|
HDMI |
HDMI v1.3，1080p@30fps高清数字输出 |
|
Audio |
MIC、PHONE、集成功放接口，板载驻极体话筒 |
|
Ethernet |
10/100M DM9000AEP |
|
COM（232、485、TTL） |
2路5线RS232，4路TTL，1路RS485（复用） |
|
Bus接口 |
支持总线扩展 |
|
Keypad |
6×6矩阵键盘 |
|
RTC备用电池 |
1个 |
|
SD卡座 |
1个 |
|
T-flash卡 |
预留10脚排针接口 |
|
WIFI |
支持 SDIO WIFI，USB WIFI（可选配） |
|
User key |
8个 |
|
Beep(Buzzer) |
1路PWM控制的蜂鸣器 |
|
GPRS模块 |
支持USB接口 |
|
ADC |
8路12位ADC接口，1路电位器模拟ADC输入 |
|
PWM |
3路，1路蜂鸣器，2路显示屏 |
|
SPI |
2路SPI接口，支持加速度传感器模块（广州天嵌） |
|
I2C |
3路I2C |
|
EEPROM |
板载EEPROM芯片AT24C02 |
|
JTAG |
10pin（2×5，2.0间距） |
|
PMU管理按键 |
1个 |
|
RST复位 |
1个复位按键 |
|
Camera |
3路，支持CMOS、AV摄像头（流媒体格式）双CMOS摄像头模块接口，可一键切换，支持自动识别（部分系统）（广州天嵌），支持1080P高清 |
|
AV in |
可用AV转接板外接于CAMERA接口 |
|
User Led |
2个 |
|
用户按键 |
8个 |
|
红外IrDA |
1路，支持红外遥控（遥控器可选配）（广州天嵌） |
|
MIPI接口 |
硬件支持12M Camera IF/MIPI CSI-2 |
|
温度传感器 |
1个，温度传感器采集功能 |
|
LCD类型选择 |
底板支持电容屏/电阻屏自由切换，可接VGA模块，跳线在LCD接口右边（广州天嵌） |
|

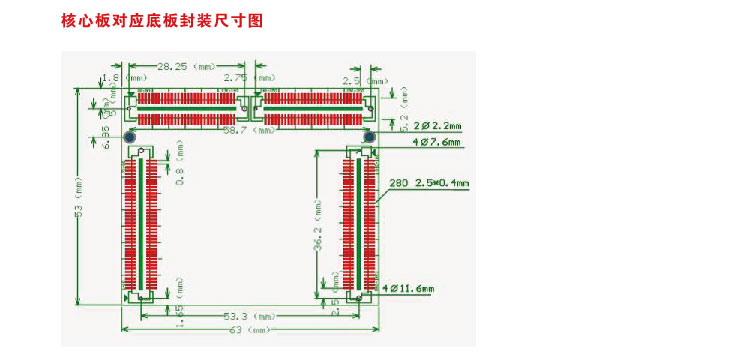

核心板尺寸 |
63×53×7mm |
|
核心板层数 |
10层板沉金工艺、布局、布线充分考虑EMC、EMI |
|
核心板引脚数 |
280pin，采用B2B接口 |
|

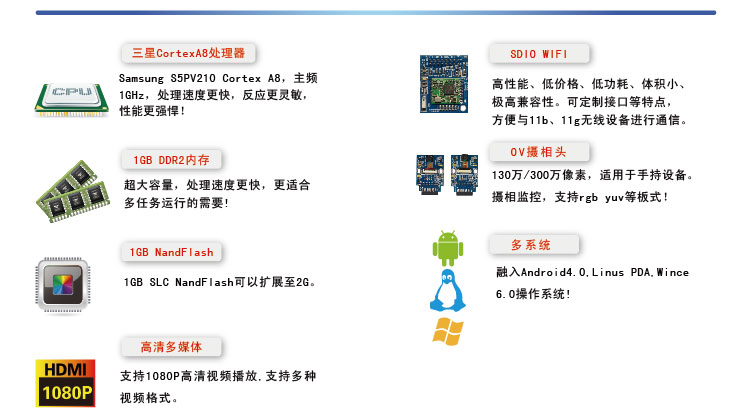

CPU |
Samsung S5PV210 Cortex A8 |
|
主频 |
1GHz |
|
DDR2 |
1G，DDR2 128M×8pcs |
|
Nandflash |
1G，SLC（K9K8G08）可以扩展至2G |
|
PMU |
采用TI专为210设计的电源管理芯片：TPS659101 |
|
核心板功率
|
1.5W(5V-300mA) |
软件特性--请见附表
出货包装清单
|
物品名称 |
数量 |
|
TQ210 v4底板 |
一块 |
|
TQ210 CoreB核心板 |
一片 |
|
所购买LCD屏型号 |
一块 |
|
5V电源 |
一个 |
|
串口线（直连），USB下载线，交叉网线 |
各一根 |
|
铜螺柱 |
一套 |
|
专用包装盒 |
一个 |
|
保修卡 |
一张 |
“Cortex-A8架构S5PV210嵌入式ARM开发板TQ210V4+10.4寸电阻屏套装”其他说明
| 底板尺寸 | 183*131*18mm(不含接口尺寸) |
| 底板层数 | 2层 |
| 输入电压 | 12伏电源输入(>=1A) |
| 底板功率 | 1.2W (12V-100mA) |
| 底板+核心板功耗(12V-250mA) | 3W |
| 底板+核心板+7寸屏(12V-550mA) | 6.6W |
| Usb OTG | 1路USB_OTG 2.0下载接口 |
| Usb Host | 3路USB_HOST 2.0输出 |
| SPK功放输出 | 支持 3W输出功率(10% THD,5V电源,4欧负载) |
| TV out | 支持 |
| HDMI | HDMI v1.3,1080p@30fps 高清数字输出 |
| Audio | MIC,PHONE,LINE,功放接口,板载驻极体话筒 |
| Ethernet | 10/100M DM9000AEP |
| COM(232,485,TTL) | 2路5线RS232,4路TTL,1路RS485(复用) |
| Bus接口 | 支持总线扩展 |
| Keypad | 6*6矩阵键盘 |
| RTC备用电池 | 支持 |
| SD卡座 | 1个 |
| T-flash卡座 | 1个 |
| WIFI | 支持 SDIO WIFI USB WIFI(可选配) |
| User key | 8个 |
| Beep(Buzzer) | 支持,一路蜂鸣器,PWM输出 |
| 3G模块 | 支持WCDMA或CDMA(可选配) (可上网,拨打,接听电话,天嵌科技独有功能) |
| GPS(含GPS接口) | 支持,MG1613S/MG2217S2(可选配) (广州天嵌特有) |
| GPRS模块 | 支持USB接口 |
| ADC | 支持,8路 12位AD,1路电位器模拟ADC输入 |
| PWM | 2路,一路蜂鸣器,PWM输出 |
| SPI | 两路SPI接口,支持加速度传感器模块和ZIGBEE模块 (广州天嵌独有) |
| IIC | 支持三路 |
| EEPROM | 板载E2PROM芯片AT24C02 |
| JTAG | 10pin(2x5,2.0间距) |
| PMU管理按键 | 1个 |
| RST复位 | 一路复位按键 |
| Camera | 2路,支持CMOS,AV摄像头(流媒体格式)双CMOS摄像头模块接口,支持自动识别(部分系统),支持1080 高清, (广州天嵌独有) |
| AV in | 支持 |
| Bat电池接口 | 板载充电电路及电池供电功能,支持7.4V电池(可选配) (广州天嵌独有) |
| User Led | 2个 |
| 红外IrDA | 1路,支持红外遥控(遥控器可选配) (广州天嵌独有) |
| 温度传感器 | 1个,温度传感器采集功能 |
| POW_OUT接口 | 1个(3.3V)为遥控器等供电 |
| LCD类型选择 | 底板支持电容屏/电阻屏自由切换,可接VGA模块,跳线在LCD接口右边 (广州天嵌独有) |
