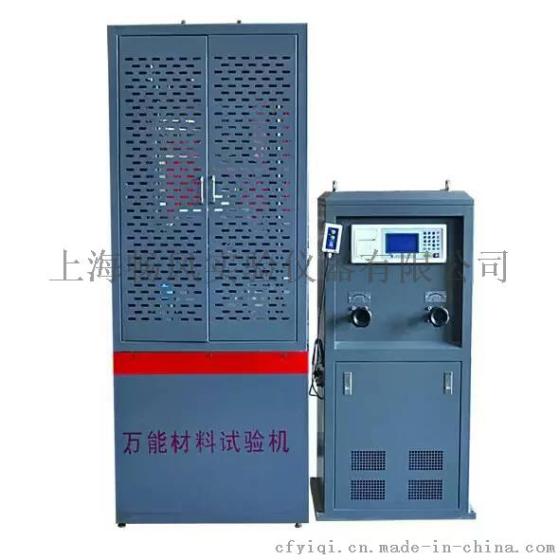

“上海畅风1000KN万能材料试验机100吨”参数说明
| 品牌： | 上海畅风 | 加工定制： | 是 |
| 类型： | 液压 | 最低起批量： | 1台 |
| 供应类型： | 混批 | 测量范围： | 0-1000KN |
| 精度： | 1级 | 调速范围： | 0-80 |
| 最大负荷： | 1000kn | 拉伸空间： | 700 |
| 型号： | WE-1000B 600B 300B | 规格： | 数显 液压 微机伺服 |
| 商标： | 上海畅风 | 包装： | 木箱 |
| 产量： | 5000 |
“上海畅风1000KN万能材料试验机100吨”详细介绍
WE-1000B 600B 300B 数显液压万能材料试验机 1000KN 600KN 300KN万能试验机 100吨 60吨 30吨万能材料试验机 厂家直销
一、数显式万能材料试验机介绍万能材料试验机主要用于金属材料之位伸、压缩、弯曲等试验，并备有冷弯附件，兼作金属材料的工艺试验。因此，数显式万能材料试验机满足于科研机构，基本建设单位、治金、机械制造及各类学校实验室等单位的试验需要。本系列试验机的工作油缸采用下置式、油压加荷、传感器测力、数字显示力值，具有加荷速度指示窗，可随时调整加荷速度。操作方便，性能稳定，安全可靠。本系列试验机为主机与测力计两个独立部分。二、注意事项1、请按附图中的示意图提示吊装主机。2、试验机安装固定后，应将两丝杠上端螺栓压紧的铁板拆掉，再接电源。
生产销售：沥青试验仪器、土工试验仪器、水泥试验仪器、混凝土试验仪器、路面路基检测设备、防水卷材仪器、万能材料试验机、压力试验机、拉力试验机、环钢度试验机、冲击试验机、抗疲劳试验机、试验箱干燥箱、CA砂浆试验仪器、混凝土长期耐久性试验仪器、砌墙砖试验仪器、无损检测仪器、公路仪器、铁路仪器、教学仪器、土木工程实验室仪器、土工布及土工合成材料检测仪器、试验筛等各类实验室全套设备。
3、试验过程中，严禁启动横梁加荷和卸荷！移动横梁的用途是调整试验空间。如果错误操作，会导致驱动机构中的链条蹦扣，移动横梁卡死等故障。4、当试验机使用一段时间后，应检查链条在传动过程中的松紧程度，如发现链条过松，请用链轮架后的螺钉把链条调紧。四、各系统及工作原理主机和测力计两部分，二者通过油管相联接。< >主机主机由高度可调的支撑框架（由机座丝杠及移动横梁组成）工要作框架（由工作油缸、活塞、工作台、光杠及上横梁组成）两部分组成。其工作原理是由高压油泵向工作油缸供油，通过活塞运动，推动工作台和上横梁向上运动，进行试样的拉伸或压缩试验。拉伸试验在主机的上横梁与移动横梁之间进行，压缩试验是在主机的工作台与移动横梁之间进行。而试验空间的调整主要是通过驱动机构移动横梁升降达到。
一、数显式万能材料试验机介绍万能材料试验机主要用于金属材料之位伸、压缩、弯曲等试验，并备有冷弯附件，兼作金属材料的工艺试验。因此，数显式万能材料试验机满足于科研机构，基本建设单位、治金、机械制造及各类学校实验室等单位的试验需要。本系列试验机的工作油缸采用下置式、油压加荷、传感器测力、数字显示力值，具有加荷速度指示窗，可随时调整加荷速度。操作方便，性能稳定，安全可靠。本系列试验机为主机与测力计两个独立部分。二、注意事项1、请按附图中的示意图提示吊装主机。2、试验机安装固定后，应将两丝杠上端螺栓压紧的铁板拆掉，再接电源。
| 三、主要参数 |
|
|||||||||||
|
|
WE-100B | WE-300B | WE-600B | WE-1000B | WE-2000B | |||||||
| 最大实验力（KN) | 100 | 300 | 600 | 1000 | 2000 | |||||||
| 试验机的示值精度 | 1 级 | |||||||||||
| 拉伸夹头间最大距离 | 600 | 650 | 700 | 700 | 750 | |||||||
| (计活塞行程) | ||||||||||||
| 两丝杠间有效距离(mm) | 340 | 430 | 470 | 550 | 640 | |||||||
| 扁试样夹持厚度(mm) | 0-15 | 0-15 | 0-30 | 0-40 | 15-50 | |||||||
| 扁试样夹持的最大宽度(mm) | 58 | 58 | 90 | 120 | 120 | |||||||
| 圆试样夹持直径(mm) | φ6-φ22 | φ10-φ32 | φ13-φ40 | φ10-φ60 | φ20-φ70 | |||||||
| 上下压板间最大距离(mm) | 530 | 550 | 450 | 430 | 550 | |||||||
| 上下压板尺寸(mm) | φ100 | φ120 | 204x204 | 205x205 | 220x220 | |||||||
| 弯曲试验时两支点间距离(mm) | 30-300 | 30-300 | 30-300 | 30-300 | 50-300 | |||||||
| 变曲试验时支滚最大宽度(mm) | 115 | 140 | 140 | 160 | 160 | |||||||
| 弯曲试验最大高度(mm) | 90 | 100 | 100 | 185 | 205 | |||||||
| 工作活塞直径×行程(mm) | φ80x150 | φ140x150 | φ170x200 | φ230x150 | φ360x200 | |||||||
| φ230x200 | ||||||||||||
| 工作台上升速(mm/min) | 0-170 | 0-140 | 0-80 | 0-65 | 0-45 | |||||||
|
|
|
|
|
|
|
|||||||
| 移动横梁升降速度(mm/min) | 240 | 240 | 240 | 200 | 200 | |||||||
| 油泵电动机功率(KW) | 0.75 | 0.75 | 1.5 | 1.5 | 1.5 | |||||||
| 移动横梁升降电动机功率(KW) | 0.55 | |||||||||||
| 液压夹头装置 | 无 | 无 | 无 | 无 | 无 | |||||||
| 拉伸钳口形式 | 开口 | 开口 | 开口 | 闭口开口 | 开口 | |||||||
| 主机(不计行程)(mm) | 720x560x1950 | 850x580x2150 | 890x580x2280 | 960x680x2280 | 1220x828x3000 | |||||||
| 1200x710x2550 | ||||||||||||
|
|
||||||||||||
| 测力计(mm) | 500x400x1200 | 500x400x1200 | 500x600x1400 | 500x600x1400 | 500x600x1400 | |||||||
| 净重:主机、测力计、 |
|
1200;450;60 | 1700;500;80 | 2250;350;100 | 6800;350;150 | |||||||
| 附件(Kg) | 3200;350;100 | |||||||||||
| 装箱重量:主机、测力计 |
|
1320；580 | 1850；650 | 2400；550 | 7200；580 | |||||||
| (含附件)(Kg) | 3200；550 | |||||||||||
| 说明:WES-1000B,请在订货时注明拉伸钳口的形式 | ||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3、试验过程中，严禁启动横梁加荷和卸荷！移动横梁的用途是调整试验空间。如果错误操作，会导致驱动机构中的链条蹦扣，移动横梁卡死等故障。4、当试验机使用一段时间后，应检查链条在传动过程中的松紧程度，如发现链条过松，请用链轮架后的螺钉把链条调紧。四、各系统及工作原理主机和测力计两部分，二者通过油管相联接。< >主机主机由高度可调的支撑框架（由机座丝杠及移动横梁组成）工要作框架（由工作油缸、活塞、工作台、光杠及上横梁组成）两部分组成。其工作原理是由高压油泵向工作油缸供油，通过活塞运动，推动工作台和上横梁向上运动，进行试样的拉伸或压缩试验。拉伸试验在主机的上横梁与移动横梁之间进行，压缩试验是在主机的工作台与移动横梁之间进行。而试验空间的调整主要是通过驱动机构移动横梁升降达到。
