点击图片查看原图“中功率光纤激光切割头FC30 短焦激光切割头 精密激光切割头”参数说明
| 是否有现货： | 是 | 认证： | NTO |
| 自动化： | 全自动 | 种类： | 激光切割机 |
| 电源电压： | 220V | 切割方式： | 激光 |

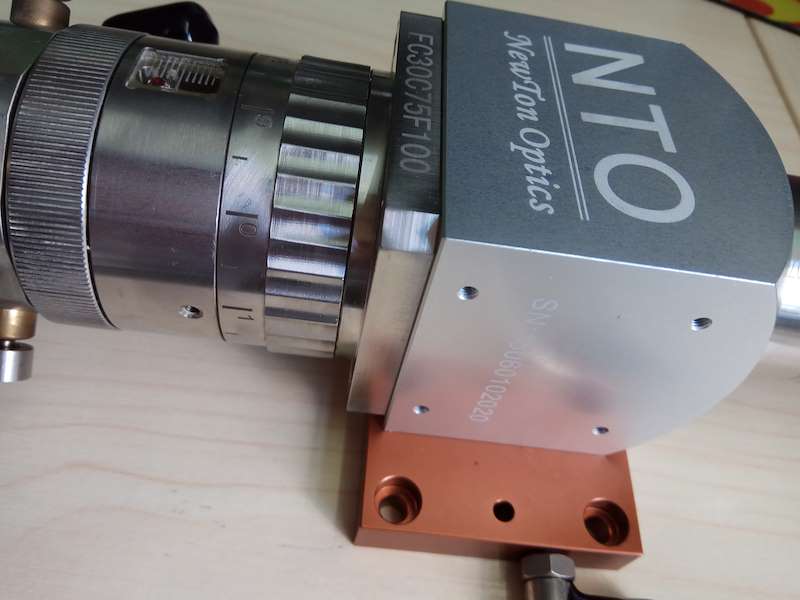

| 型号： | FC30 | 规格： | FC30C75F100 |
| 商标： | NTO | 包装： | 纸箱 |
| 产量： | 1000 |
“中功率光纤激光切割头FC30 短焦激光切割头 精密激光切割头”详细介绍

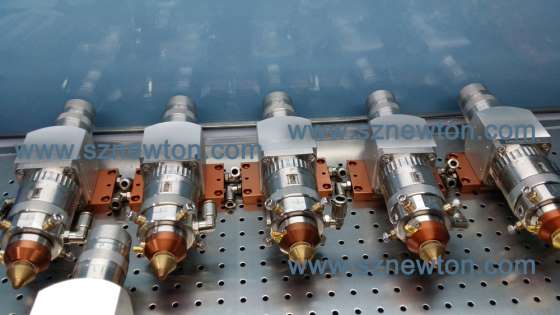

FC30系列激光加工头是光纤激光切割加工设备上的一个组件，主要用于光纤激光器平面金属件的切割应用。FC30系列是一款精密高效型激光切割头，适用于激光功率小于1000W的激光器切割应用。它是针对当前IPG\SPI\创鑫等公司的光纤激光器的切割应用，采用全密封水冷式结构设计而成。
产品特征：
◆独特的短焦设计在中功率激光切割中具有速度优势；聚焦镜选用100mm的短焦距，使光斑能量更为集中，在薄板切割(0.1-3mm)中具有更快的优势！
◆独有的精细光路补偿功能保证最优的光斑质量；

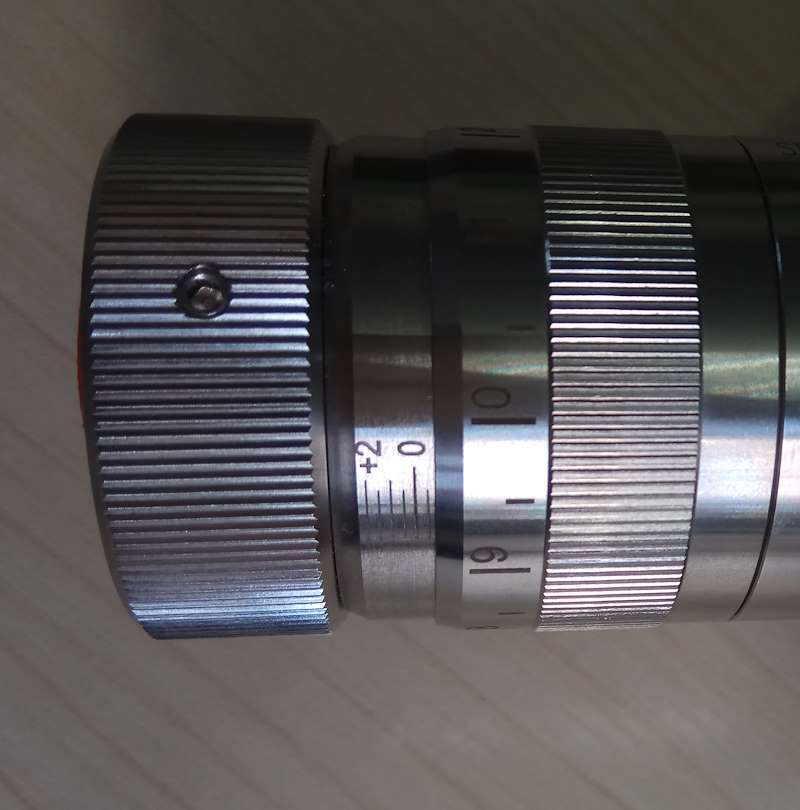

◆不锈钢精细螺纹调焦结构使得调焦具有更高的精度及可重复性；
◆全密封结构可使光学元件的使用寿命成倍增加。
技术参数
产品特征：
◆独特的短焦设计在中功率激光切割中具有速度优势；聚焦镜选用100mm的短焦距，使光斑能量更为集中，在薄板切割(0.1-3mm)中具有更快的优势！
◆独有的精细光路补偿功能保证最优的光斑质量；
◆不锈钢精细螺纹调焦结构使得调焦具有更高的精度及可重复性；
◆全密封结构可使光学元件的使用寿命成倍增加。
技术参数
| 描述 | 参数 |
| 准直镜焦距 | 75mm/100mm |
| 聚焦镜焦距 | 100mm |
|
|
|
| 通光孔径 | 22mm |
|
|
|
| 水平调整范围 | ±1mm |
| 垂直调整范围 | +3/-7mm |
|
|
|
| 安装孔位 | 4×M5 深12mm |
|
|
|
| 切割气体 | 2-Φ8mm,max.25bar |
|
|
|
| 冷却水 | Φ6mm,max.8bar,最小流量 2.0l/min |
|
|
|
| 操作环境温度 | 5...55 ℃ |
| 储存环境温度 | -25...55 ℃ |
| 环境湿度 | 30-95%，无结露 |
|
|
|
| 主体尺寸 | 参考机械尺寸 |
| 重量 | 大约2.28kg |
